Bei der Spezifizierung der elektrischen Infrastruktur in Gewerbeimmobilien steht viel auf dem Spiel. Ein Transformatorausfall, strukturelle Inkompatibilität oder die Nichteinhaltung von Vorschriften führen direkt zu katastrophalen Ausfallzeiten, schwerwiegenden Sicherheitsrisiken und einer verzögerten Belegung. Ingenieure und Facility Manager gleichen die Energieeffizienz ständig mit strengen Brandschutzvorschriften für Innenräume, räumlichen Einschränkungen und strukturellen Belastungsgrenzen ab. Die Bewertung eines Trockentransformators im Vergleich zu einem Öltransformator erfordert einen rein technischen Ansatz. Die richtige Wahl hängt vollständig von spezifischen kommerziellen Projektvariablen ab, einschließlich Platzierungsbeschränkungen, Lastprofilen, Nachhaltigkeitszielen und lokalen regulatorischen Anforderungen. In diesem Leitfaden werden die technischen Kriterien für beide Transformatortypen aufgeschlüsselt. Sie erfahren, wie Sie die Ausstattungsfunktionen an die individuellen Anforderungen Ihres Gebäudes anpassen. Wir stellen umsetzbare technische Parameter bereit, um sicherzustellen, dass Ihre elektrische Infrastruktur eine langfristige Betriebsstabilität unterstützt, ohne die Sicherheit der Bewohner oder das architektonische Design zu beeinträchtigen.
Sicherheit und Platzierung: Trockentransformatoren sind aufgrund ihrer selbstverlöschenden Eigenschaften und des Fehlens brennbarer Flüssigkeiten der Industriestandard für kommerzielle Innenanwendungen.
Effizienz und Kapazität: Ein in Öl getauchter Transformator bietet im Allgemeinen eine hervorragende Kühlung, höhere Überlastkapazitäten und eine bessere Energieeffizienz, was ihn ideal für kommerzielle Campus-Anwendungen im Freien mit hoher Last macht.
Strukturelle und logistische Auswirkungen: Ölgefüllte Einheiten sind deutlich schwerer und erfordern eine robuste strukturelle Verstärkung und komplexe Takelage, während Trockeneinheiten sperriger, aber leichter sind, was die Installationslogistik in Innenräumen erleichtert.
Einhaltung gesetzlicher Vorschriften: Die Auswahl wird stark von den örtlichen Bauvorschriften (z. B. NEC, NFPA) bestimmt, die für ölgefüllte Innengeräte strenge Anforderungen an die Gewölbe- und Brandbekämpfung stellen.
Inhaltsverzeichnis
Definieren Sie grundlegende technische Anforderungen, bevor Sie einen Transformator auswählen. Gewerbliche Gebäude stellen besondere Herausforderungen hinsichtlich der Sicherheit der Bewohner, der Raumnutzung und der Einhaltung von Umweltvorschriften dar. Ein funktionsfähiger Transformator muss strenge Betriebsparameter erfüllen und sich gleichzeitig nahtlos in die Infrastruktur der Anlage integrieren. Sie müssen die Standortbedingungen gründlich bewerten, um kostspielige Neugestaltungen während der Bauphase zu vermeiden.
Die Installation des Transformators muss den Elektro- und Brandschutznormen entsprechen. Für Installationen in Innenräumen sind ausreichende Abstände, Brandschutzmaßnahmen und die Einhaltung von Vorschriften wie NEC und NFPA erforderlich. Diese Anforderungen tragen dazu bei, das Brandrisiko zu verringern, die Bewohner zu schützen und einen sicheren Gebäudebetrieb zu gewährleisten.
Transformatorgröße und Sicherheitsanforderungen wirken sich auf die Gebäuderaumplanung aus. Einige ölgefüllte Transformatoren benötigen spezielle Brandschutzräume, Lüftungssysteme und Eindämmungsstrukturen. Durch die richtige Planung wird sichergestellt, dass ausreichend Platz für Geräte, Wartungszugang und zukünftige Betriebsanforderungen vorhanden ist.
Große Transformatoren erfordern vor der Installation eine sorgfältige Strukturplanung. Ingenieure müssen Bodenbelastung, Transportwege und Hebemethoden berücksichtigen. Schwere Geräte erfordern möglicherweise verstärkte Strukturen und spezielle Handhabungswerkzeuge, um eine sichere Lieferung und Positionierung zu gewährleisten.
Ölgefüllte Transformatoren erfordern Schutzsysteme, um Umweltschäden durch Flüssigkeitslecks zu verhindern. Sekundäre Eindämmung, Überlaufkontrollsysteme und eine ordnungsgemäße Standortplanung tragen dazu bei, Kontaminationsrisiken zu reduzieren. Der Einsatz geeigneter Flüssigkeiten und Überwachungsgeräte erhöht die Betriebssicherheit.
Die Auswahl des Transformators wirkt sich auf die Energieeffizienz und die Umweltleistung aus. Effiziente Designs reduzieren langfristige Leistungsverluste, während recycelbare Materialien wie Kupfer und Aluminium Nachhaltigkeitsziele unterstützen. Moderne Einrichtungen berücksichtigen zunehmend die Wahl von Transformatoren als Teil ihrer ESG- und Green-Building-Strategien.
Die Trockentechnologie nutzt Luft und feste Isolierung zur Kühlung. Diese Einheiten machen flüssige Dielektrika überflüssig. Diese Designentscheidung verändert grundlegend die Art und Weise, wie die Geräte Wärme ableiten und sich in gewerbliche Räume integrieren. Sie sind vollständig auf die Zirkulation der Umgebungsluft angewiesen, um sichere Betriebstemperaturen aufrechtzuerhalten.

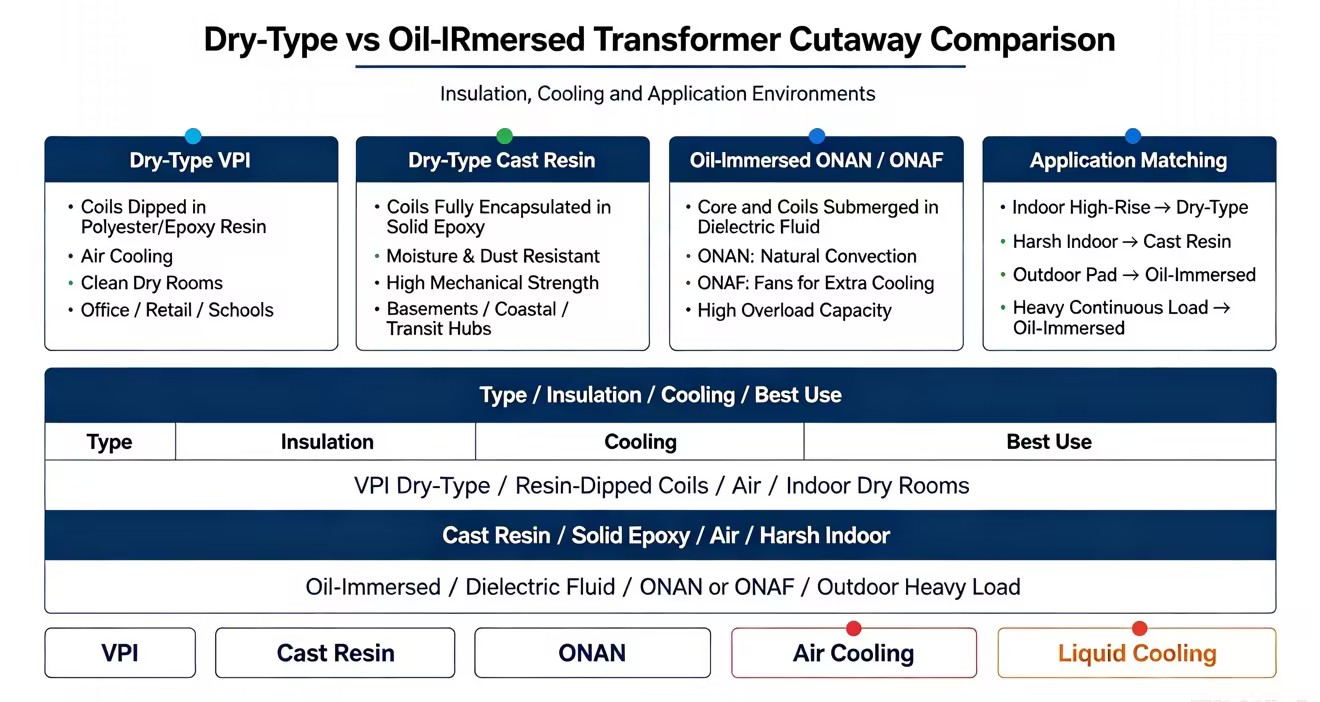

Hersteller verwenden für Trockengeräte hauptsächlich zwei Bauweisen. Vakuumdruckimprägnierte (VPI) Designs verfügen über in Polyester oder Epoxidharz getauchte Spulen. VPI-Geräte funktionieren gut in sauberen, kontrollierten Innenräumen. Gussharzkonstruktionen verkapseln die Spulen vollständig in festem Epoxidharz unter Vakuum. Dieser solide Guss bietet hervorragenden Schutz gegen Feuchtigkeit, Staub und chemische Dämpfe. Gießharzgeräte eignen sich hervorragend für raue Umgebungen oder Gewerbekeller mit hoher Luftfeuchtigkeit.
Besonderheit | VPI (Vakuumdruckimprägniert) | Gießharz |
|---|---|---|
Isolationsmethode | In Polyester/Epoxidharz getauchte Spulen | Spulen vollständig in festem Epoxidharz eingekapselt |
Umweltresistenz | Mäßig; am besten für saubere, trockene Räume | Hoch; widersteht Feuchtigkeit, Staub und Chemikalien |
Mechanische Festigkeit | Standard | Vorgesetzter; hohe Beständigkeit gegen Kurzschlusskräfte |
Typische Anwendung | Bürogebäude, Einzelhandelsflächen, Schulen | Industriekeller, Küstenanlagen, Verkehrsknotenpunkte |
Trockengeräte dominieren gewerbliche Innenanwendungen. In Bürohochhäusern sind sie für die Stromverteilung auf den einzelnen Stockwerken auf sie angewiesen, wobei die Spannung nahezu auf die tatsächliche Last abgesenkt wird. Umspannwerke in Innenräumen nutzen diese Einheiten, um strenge Brandschutzvorschriften einzuhalten, ohne teure Tresore bauen zu müssen. Krankenhäuser spezifizieren Trockensysteme, um die Patientensicherheit zu gewährleisten und das Risiko von Flüssigkeitslecks in der Nähe steriler Umgebungen auszuschließen. In Einkaufszentren werden sie in engen Elektroschränken in der Nähe von Einzelhandelsflächen eingesetzt. Ihre selbstverlöschende Eigenschaft macht sie zur Standardwahl für stark beanspruchte Gebäude.
Die Luftkühlung stellt besondere technische Herausforderungen dar. Eine schlechte Wärmeableitung bleibt ein Hauptrisiko. Staub- und Feuchtigkeitsansammlungen können mit der Zeit die feste Isolierung beeinträchtigen, was zu Kriechströmen und schließlich zu Kurzschlüssen führt.
Geben Sie basierend auf der Raumumgebung geeignete NEMA- oder IP-Schutzarten an, um Luftschadstoffe zu blockieren.
Installieren Sie eine spezielle HVAC-Lüftung, um die Umgebungstemperatur im elektrischen Raum unter 40 °C zu halten.
Führen Sie einen strengen Wartungsplan ein, um jährlich Staub aus den Kühlkanälen abzusaugen.
Um einer geringeren Luftdichte entgegenzuwirken, sollten Sie bei Projekten in großer Höhe die Transformatorkapazität vergrößern oder Zwangsluftkühlventilatoren (FA-Bewertung) einsetzen.
Installieren Sie Überspannungsableiter, um die Feststoffisolierung vor vorübergehenden Spannungsspitzen zu schützen.

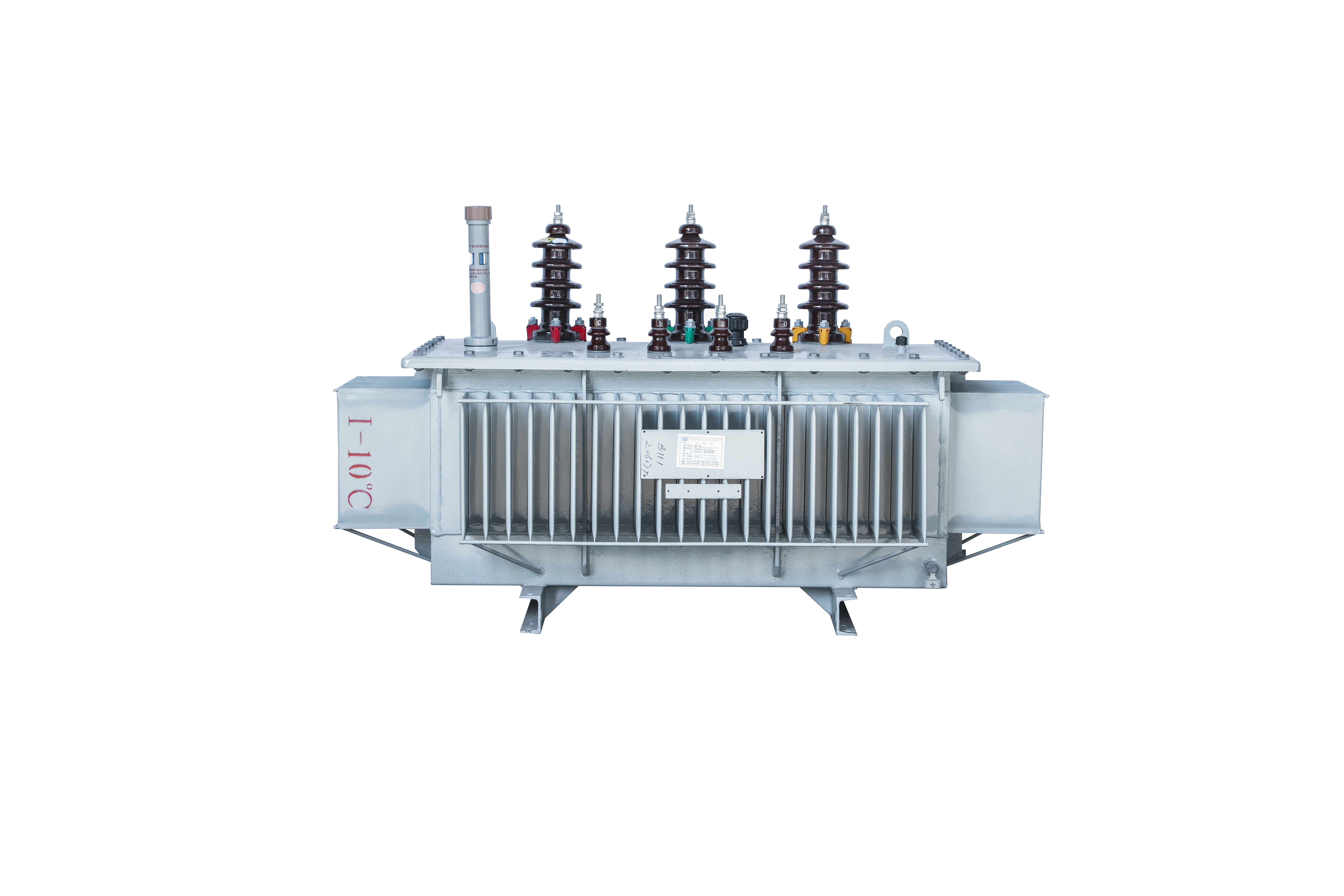

Ein in Öl getauchter Transformator nutzt flüssige Flüssigkeiten sowohl als Kühlmittel als auch als dielektrischen Isolator. Der Kern und die Spulen sitzen vollständig untergetaucht in einem versiegelten Tank. Dieses flüssige Medium bietet ein außergewöhnliches Wärmemanagement und elektrische Isolierung und ermöglicht so äußerst kompakte Kerndesigns.
Öltransformatoren nutzen Flüssigkeitskühlung, um höhere Leistungslasten zu bewältigen. Systeme wie ONAN und ONAF leiten die Wärme effizienter von internen Komponenten ab als Luftkühlung. Dadurch können Öltransformatoren vorübergehende Überlastungen, große HVAC-Anforderungen und kontinuierliche Industrielasten mit besserer thermischer Stabilität bewältigen.
In großen Stromverteilungssystemen werden üblicherweise Öltransformatoren im Freien installiert. Sie werden häufig in Gewerbegebieten, Rechenzentren, Industrieparks und Logistikanlagen eingesetzt, wo hohe Effizienz und große Kapazität erforderlich sind.
Öltransformatoren bieten eine hervorragende Leistung, erfordern jedoch aufgrund der Isolierflüssigkeit zusätzliche Sicherheitsmaßnahmen. Zu den richtigen Lösungen gehören die Verwendung feuerbeständiger Flüssigkeiten, die Installation von Rückhaltesystemen, die Verstärkung von Installationsstrukturen und die Hinzufügung von Brandschutzausrüstung zur Reduzierung betrieblicher Risiken.
Der Vergleich dieser beiden Technologien erfordert eine detaillierte Betrachtung der physischen, betrieblichen und Wartungseigenschaften. Jeder Typ weist unterschiedliche technische Kompromisse auf, die sich direkt auf das Anlagendesign und den langfristigen Betrieb auswirken.
Die physikalischen Abmessungen bestimmen die Durchführbarkeit der Installation. Flüssigkeitsgefüllte Geräte sind aufgrund der Flüssigkeitsmasse deutlich schwerer. Ihre überlegene Kühlung ermöglicht jedoch einen kompakteren internen Kern, was zu einer geringeren Gesamtfläche führt. Trockentypen erfordern größere Gehäuse, um eine ausreichende Luftzirkulation zu ermöglichen. Obwohl sie sperriger sind, üben sie weitaus weniger Eigenlast auf Gebäudestrukturen aus. Dieses geringere Gewicht vereinfacht die Platzierung im Innenbereich in oberen Stockwerken oder aufgehängten Zwischengeschossen.
Metrisch (Standard-1500-kVA-Einheit) | Trockentransformator | Öltransformator |
|---|---|---|
Gesamtgewicht | Leichter (ca. 7.000 Pfund) | Schwerer (ca. 10.000 Pfund) |
Physischer Fußabdruck | Größer (erfordert großen Luftabstand) | Kompakt (Dichtflüssigkeitskühlung) |
Strukturelle Belastung | Mäßige Bodenbelastung | Hohe Punktbelastung |
Gehäusetyp | Belüftetes Blech | Versiegelter, dickwandiger Stahltank |
Der Wartungsbedarf variiert je nach Transformatortyp. Bei Trockentransformatoren sind vor allem Sichtkontrollen, Staubreinigung und Lüftungskontrollen erforderlich. Ölgefüllte Transformatoren erfordern eine detailliertere Wartung, einschließlich Öltests, Leckprüfungen, Analyse gelöster Gase (DGA) und Überwachung des Isolationszustands, um eine langfristige Zuverlässigkeit sicherzustellen.
Der Wirkungsgrad des Transformators wirkt sich auf die langfristigen Betriebskosten aus. Öltransformatoren erzielen in der Regel einen höheren Wirkungsgrad, da die Ölkühlung dazu beiträgt, die Betriebstemperatur und die Energieverluste zu senken. Trockentransformatoren erfüllen ebenfalls die Effizienzstandards, können jedoch bei starker Belastung aufgrund der erhöhten Wärme höhere Verluste erleiden.
Lärmschutz ist in gewerblichen und bewohnten Gebäuden wichtig. Ölgefüllte Transformatoren arbeiten leiser, da die Isolierflüssigkeit Vibrationen absorbiert und das Brummen des Transformators reduziert. Trockentransformatoren erfordern möglicherweise eine zusätzliche Schwingungsisolierung und akustische Behandlung, wenn sie in der Nähe von Büros oder sensiblen Bereichen installiert werden.
Moderne Transformatoren können zur Echtzeitüberwachung mit BMS- und SCADA-Systemen verbunden werden. Trockengeräte verwenden üblicherweise Temperatursensoren zur Überwachung des Spulenzustands, während ölgefüllte Transformatoren zusätzliche Daten wie Öltemperatur, Druck und Gasfüllstände liefern. Diese Überwachungssysteme helfen, Probleme frühzeitig zu erkennen und unterstützen die vorausschauende Wartung.
Die Lebensdauer des Transformators hängt hauptsächlich vom Isolationszustand und der thermischen Belastung ab. Trockentransformatoren halten in der Regel etwa 15–25 Jahre, während ölgefüllte Transformatoren bei ordnungsgemäßer Wartung oft 25–35 Jahre oder länger betrieben werden können. Regelmäßige Inspektion und Kühlungsmanagement tragen dazu bei, die Lebensdauer beider Typen zu verlängern.
Bei der Auswahl der richtigen Ausrüstung geht es darum, konkurrierende Einrichtungsprioritäten abzuwägen. Sie müssen räumliche Effizienz gegen Risikomanagement und zukünftige Skalierbarkeit abwägen. Jede technische Entscheidung hat nachgelagerte betriebliche Auswirkungen.
Die Platzierung des Transformators wirkt sich sowohl auf die Leistung als auch auf das Gebäudedesign aus. Bei Installationen im Freien werden in der Regel Öltransformatoren bevorzugt, da diese Platz im Innenraum sparen und die HVAC-Belastung reduzieren. Bei Installationen in Innenräumen werden häufig Trockentransformatoren eingesetzt, da diese ein geringeres Brandrisiko aufweisen und komplexe Anforderungen an die Öleindämmung entfallen.
Versicherungsanforderungen beeinflussen die Auswahl des Transformators. Ölgefüllte Transformatoren enthalten Isolierflüssigkeit, die möglicherweise zusätzliche Brandschutz- und Eindämmungssysteme erfordert. Trockentransformatoren weisen ein geringeres Brandrisiko auf, was die Einhaltung der Vorschriften erleichtert und den Bedarf an speziellen Sicherheitsmaßnahmen verringert.
Bei der Auswahl des Transformators sollte der zukünftige Strombedarf berücksichtigt werden. Öltransformatoren bieten im Allgemeinen eine bessere Überlastfähigkeit und Wärmekapazität für expandierende Lasten. Trockentransformatoren erfordern möglicherweise eine zusätzliche Kühlung oder einen Austausch, wenn der Strombedarf des Gebäudes erheblich steigt.
Nachhaltigkeitsziele wirken sich auf die Wahl moderner Transformatoren aus. Trockentransformatoren ermöglichen ein einfaches Materialrecycling, während ölgefüllte Transformatoren ein sorgfältiges Flüssigkeitsmanagement erfordern. Der Einsatz biologisch abbaubarer Esterflüssigkeiten kann die Umweltleistung flüssigkeitsgefüllter Transformatoren verbessern und die Anforderungen an umweltfreundliches Bauen unterstützen.
Ergreifen Sie die folgenden Maßnahmen, um die Auswahl Ihres kommerziellen Transformators abzuschließen:
Beauftragen Sie einen zugelassenen Elektrotechniker mit der Durchführung einer umfassenden Studie zur Anlagenauslastung unter Berücksichtigung zukünftiger Ladevorgänge für Elektrofahrzeuge und HVAC-Erweiterungen.
Reichen Sie vorläufige Platzierungszeichnungen bei der örtlichen zuständigen Behörde (AHJ) ein, um die Brandschutzbestimmungen und die Einhaltung der Tresorvorschriften zu überprüfen.
Beauftragen Sie einen Statiker mit der Berechnung der genauen Bodenbelastbarkeit und der Planung der erforderlichen Stahlverstärkungen für den vorgesehenen Geräteraum.
Fordern Sie von Geräteherstellern detaillierte Energieeffizienzmodelle und Wärmeabfuhrdaten an, um das elektrische Raumlüftungssystem richtig zu dimensionieren.
A: Ja, aber es erfordert die strikte Einhaltung der NEC- und NFPA-Codes. Sie müssen einen speziellen Brandschutztresor mit speziellen Belüftungs-, Entwässerungs- und Brandschutztüren errichten. Durch die Verwendung von weniger brennbaren Flüssigkeiten wie natürlichen Esterflüssigkeiten können diese Anforderungen an den Tresorbetrieb manchmal reduziert werden. Vor der Installation ist jedoch immer eine örtliche AHJ-Genehmigung erforderlich.
A: Eine Trockeneinheit hält normalerweise 15 bis 25 Jahre. Luftschadstoffe und thermischer Stress verschlechtern mit der Zeit die feste Isolierung. Eine mit Flüssigkeit gefüllte Einheit hält im Allgemeinen 25 bis 35 Jahre oder länger. Die Flüssigkeit schützt den Kern vor Oxidation und sorgt für ein hervorragendes Wärmemanagement, wodurch die Lebensdauer der Ausrüstung erheblich verlängert wird.
A: Mit Flüssigkeit gefüllte Einheiten sind aufgrund der Flüssigkeitsmasse deutlich schwerer. Dies erfordert eine robuste Strukturverstärkung, verdickte Betonplatten und eine robuste Kranausrüstung. Trockengeräte sind leichter und üben eine geringere Eigenlast auf den Boden aus. Dies erleichtert die Installation von Trockensystemen auf oberen Ebenen oder aufgehängten gewerblichen Zwischengeschossen ohne umfangreiche bauliche Modernisierungen erheblich.
A: Ja. Mit Flüssigkeit gefüllte Einheiten nutzen die Flüssigkeit und den schweren Stahltank, um Kernvibrationsgeräusche zu dämpfen. Bei Trockenmodellen fehlt diese akustische Dämpfung. Bei der Installation in Innenräumen in der Nähe von bewohnten Gewerbeflächen erfordern Trockengeräte häufig spezielle Vibrationsisolationspads und akustisch behandelte Gehäuse, um zu verhindern, dass störendes Brummen in die Büroumgebung gelangt.
A: Mit Flüssigkeit gefüllte Geräte erfordern deutlich mehr Wartung. Techniker müssen regelmäßig eine Analyse gelöster Gase (DGA) durchführen, Flüssigkeitsproben entnehmen und den Sekundärbehälter auf Lecks prüfen. Trockene Modelle erfordern nur minimale Wartung, die sich in der Regel auf Sichtprüfungen, die Überprüfung der Lüftungsventilatoren und das Absaugen von Staub von den Spulen bei geplanten Stromausfällen der Anlage beschränkt.
A: Die NFPA-Richtlinien begrenzen strikt die Verwendung brennbarer Flüssigkeiten in mehrstöckigen Gebäuden, um eine katastrophale Brand- und Rauchausbreitung zu verhindern. Da Trockenausführungen eine selbstverlöschende Feststoffisolierung verwenden und keine Flüssigkeiten enthalten, erfüllen sie problemlos die Brandschutzvorschriften für Innenräume. Mit Flüssigkeit gefüllte Einheiten sind im Allgemeinen auf Außenflächen oder stark befestigte unterirdische Gewölbe beschränkt, um die Sicherheit der Bewohner zu gewährleisten.
