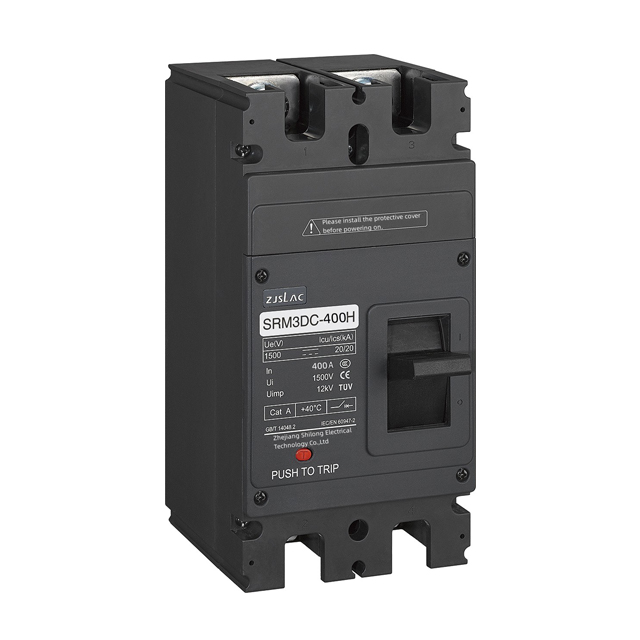

Die exponentielle Skalierung kommerzieller und großtechnischer Solar-Photovoltaik-Systeme (PV) hat den dringenden Bedarf an präzisem, ausfallsicherem Überstromschutz erhöht. Die Angabe des falschen Stromkreisschutzes – insbesondere die falsche Verwendung von Wechselstromkomponenten (AC) in Gleichstromanwendungen (DC) – ist eine der Hauptursachen für katastrophale Lichtbögen, Gerätebrände und Systemausfälle in Solaranlagen. Außendiensttechniker stoßen häufig auf geschmolzene Generatoranschlusskästen, die auf genau dieses technische Versehen zurückzuführen sind. Gleichstrom verhält sich unter Fehlerbedingungen grundlegend anders als Wechselstrom, da ihm der natürliche Nulldurchgang fehlt, auf den Wechselstrom zum Löschen von Lichtbögen angewiesen ist.
Um die Langlebigkeit, Sicherheit und Einhaltung von Vorschriften zu gewährleisten, müssen Ingenieure und Systemdesigner die unterschiedlichen physikalischen Mechanismen, Bewertungskriterien und Einsatzbereiche verstehen, wenn sie sich für einen AC- oder DC-Leistungsschalter mit geformtem Gehäuse für Solarenergiearchitekturen entscheiden. Die richtige Auswahl der Komponenten wirkt sich direkt auf die Betriebssicherheit des gesamten Arrays aus. Beim Umgang mit Hochspannungs-Solarsträngen können Sie sich nicht auf veraltete elektrische Verfahren verlassen. Wir werden die grundlegenden technischen Prinzipien untersuchen, die diese Geräte voneinander trennen, wie ihre Spezifikationen bewertet werden und wo sie effektiv in Ihrem einzeiligen Diagramm eingesetzt werden können.
Die Physik bestimmt das Design: Wechselstrom-Leistungsschalter basieren auf natürlichen Nulldurchgangspunkten, um Lichtbögen zu löschen, während Gleichstrom-Leistungsschalter spezielle magnetische Ausblaseinrichtungen, längliche Lichtbogenkammern und in Reihe geschaltete Pole benötigen, um die Lichtbogenlöschung zu erzwingen.
Strikte Nichtaustauschbarkeit: Verwenden Sie niemals einen Standard-Wechselstrom-MCCB in einem Gleichstrom-Solarkreis; Dies garantiert einen Ausfall unter Fehlerbedingungen aufgrund anhaltender Lichtbögen.
Strategische Platzierung: DC-Leistungsschalter mit geformtem Gehäuse schützen die PV-Strings, Combiner-Boxen und Batteriespeicher, während AC-MCCBs den Wechselrichterausgang und die Netzverbindung schützen.
Einhaltung gesetzlicher Vorschriften: Bei der Komponentenauswahl müssen PV-spezifische Standards, insbesondere UL 489B und IEC 60947-2, strikt eingehalten werden, um einen sicheren Betrieb unter extremen Umwelt- und elektrischen Belastungen zu gewährleisten.
Inhaltsverzeichnis
Leistungsschalter schützen elektrische Anlagen, indem sie gefährliche Fehlerströme unterbrechen. Wenn sich Kontakte während eines Kurzschlusses öffnen, entsteht zwischen ihnen ein Lichtbogen. Der Leistungsschalter muss diesen Lichtbogen schnell kontrollieren und löschen, um den Fehler sicher zu isolieren. Die Gestaltung des Lichtbogenkontrollsystems hängt davon ab, ob der Stromkreis Wechsel- oder Gleichstrom verwendet.
Wechselstromschalter profitieren vom natürlichen Nulldurchgangspunkt des Wechselstroms. Wenn der Strom Null erreicht, verliert der Lichtbogen seine Energiequelle und lässt sich leichter löschen. Der Leistungsschalter muss den Lichtbogen nur ausreichend abkühlen und strecken, um zu verhindern, dass er bei Spannungswiederkehr erneut zündet.
Gleichstromkreise haben keinen natürlichen Nulldurchgang, sodass der Lichtbogen auch nach der Kontakttrennung weiter brennt. Herkömmliche Wechselstromschutzschalter können Hochspannungs-Gleichstrom nicht sicher unterbrechen, da der Lichtbogen Kontakte und interne Komponenten beschädigen kann. DC-Leistungsschalter erfordern spezielle Konstruktionen, wie z. B. stärkere Lichtbogenkammern und magnetische Blassysteme, um den kontinuierlichen Stromfluss sicher zu stoppen.
Das sichere Unterbrechen von Hochspannungs-Gleichstrom-Solarströmen erfordert eine anspruchsvolle interne Technik. Ein DC-Leistungsschalter mit Kompaktgehäuse wartet nicht auf einen Nulldurchgang, der nie eintrifft. Es greift den Lichtbogen aktiv an. Hersteller nutzen spezielle mechanische und magnetische Technologien, um das Plasma zu dehnen, abzukühlen und zu ersticken, bis die zur Aufrechterhaltung des Lichtbogens erforderliche Spannung die verfügbare Systemspannung übersteigt. Die interne Architektur dieser Geräte spiegelt die hohen Anforderungen des kontinuierlichen Gleichstroms wider.

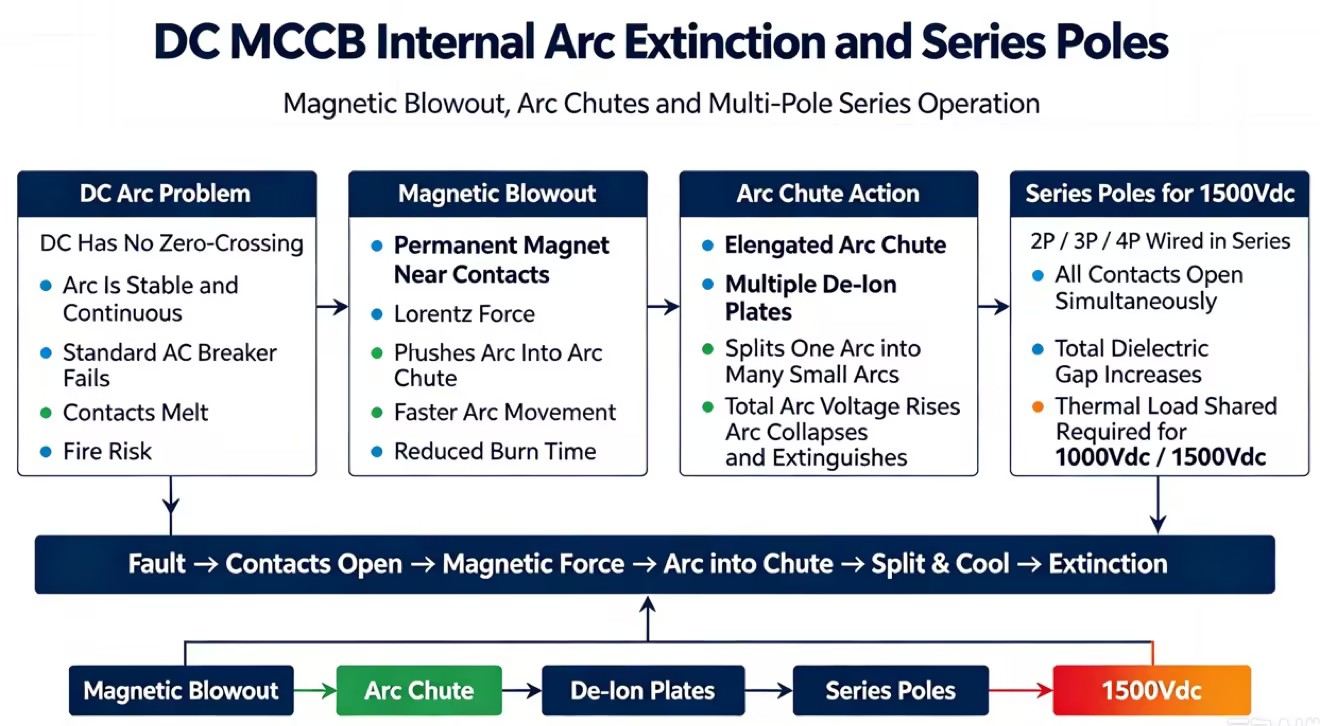

DC-Leistungsschalter nutzen eine fortschrittliche Lichtbogenkontrolltechnologie, um Hochspannungsstrom sicher zu unterbrechen. Magnetische Blassysteme drücken den Lichtbogen von den Kontakten weg und in die Lichtbogenkammer, wo Metallplatten spalten und den Lichtbogen abkühlen, bis er verschwindet. Dieser Vorgang verhindert Kontaktschäden und ermöglicht dem Leistungsschalter eine sichere Trennung des Stromkreises.
Hochspannungs-Solarsysteme verwenden häufig mehrere in Reihe geschaltete Leistungsschalterpole, um die Lichtbogenunterbrechungsfähigkeit zu verbessern. Wenn der Leistungsschalter öffnet, teilt sich jeder Pol die elektrische Spannung und schafft zusätzliche Isolationslücken. Durch dieses Design können DC-Leistungsschalter 1000-V-DC- und 1500-V-DC-Anwendungen sicher bewältigen.
Eine schnelle Fehlerreaktion ist für den DC-Schutz von entscheidender Bedeutung. DC-Leistungsschalter nutzen Hochgeschwindigkeits-Federmechanismen, um Kontakte schnell zu trennen und die Lichtbogendauer zu verkürzen. Langlebige Kontaktmaterialien wie Silber-Wolfram-Legierungen tragen dazu bei, Überhitzung, Verschweißungen und Langzeitschäden bei wiederholten Fehlerunterbrechungen zu verhindern.
Bei der Auswahl eines DC-Leistungsschalters müssen die Gerätespezifikationen mit den Anforderungen des Solarsystems übereinstimmen. Ingenieure sollten die Nennspannung, das Ausschaltvermögen und die Auslösetechnologie sorgfältig bewerten, um einen sicheren und zuverlässigen Schutz zu gewährleisten.
DC-Leistungsschalter für Solaranlagen müssen der maximalen Spannung und dem maximalen Strom entsprechen, der von der PV-Anlage erzeugt wird. Ingenieure müssen die höchstmögliche String-Spannung unter Niedrigtemperaturbedingungen berechnen und einen Leistungsschalter mit einer Nennleistung über diesem Wert auswählen. Die richtige Dimensionierung verhindert Isolationsfehler und verbessert die Systemsicherheit.
Das Ausschaltvermögen definiert den maximalen Fehlerstrom, den ein Leistungsschalter sicher unterbrechen kann. Wichtige Werte sind Icu und Ics, die die Fähigkeit des Leistungsschalters anzeigen, Fehlerbedingungen zu bewältigen und den Betrieb fortzusetzen. Der ausgewählte Leistungsschalter muss zum verfügbaren Fehlerstrom der PV-Anlage oder Stromquelle passen.
DC-Leistungsschalter verwenden üblicherweise thermisch-magnetische Auslöser für zuverlässigen Überlast- und Kurzschlussschutz. Der thermische Schutz bewältigt langfristige Überlastungen, während der magnetische Schutz auf plötzliche Fehler reagiert. Elektronische Auslöser bieten mehr Einstell- und Überwachungsfunktionen, sind jedoch für direkte PV-DC-Anwendungen weniger verbreitet.
Das Erdungsdesign einer Solaranlage beeinflusst die Auswahl des Leistungsschalters. Geerdete Systeme unterbrechen normalerweise nur ungeerdete Leiter, während erdfreie Systeme Leistungsschalter erfordern, die sowohl positive als auch negative Leiter trennen können, um eine vollständige Isolierung und einen sicheren Fehlerschutz zu gewährleisten.
Die Stromflussrichtung bestimmt den richtigen Leistungsschaltertyp. PV-Systeme verwenden normalerweise Richtungsschalter, da der Strom von den Modulen zu den Wechselrichtern fließt. Batteriespeichersysteme benötigen bidirektionale Leistungsschalter, da sowohl beim Laden als auch beim Entladen Strom fließen kann.
Bewertungsdimension | DC-Leistungsschalter mit geformtem Gehäuse | AC-Leistungsschalter mit geformtem Gehäuse |
|---|---|---|
Lichtbogenlöschmethode | Magnetische Löschvorrichtungen und längliche Lichtbogenkammern | Verlässt sich auf natürliche Nulldurchgangspunkte |
Typische Nennspannungen | 1000 VDC bis 1500 VDC | 480 VAC bis 800 VAC |
Polkonfiguration | Mehrere Pole in Reihe geschaltet | Standardmäßig 3-polig oder 4-polig parallel |
Bevorzugte Auslöseeinheit | Thermisch-magnetisch (robust bei großer Hitze) | Elektronisch/Mikroprozessor (hohe Präzision) |
Aktuelle Flussrichtung | Direktional (PV) oder bidirektional (BESS) | Standardmäßig bidirektional |
Die Auswahl des Leistungsschalters hängt vom Standort innerhalb des Sonnensystems ab. DC-Leistungsschalter werden vor dem Wechselrichter installiert, um PV-Arrays und Batteriesysteme zu schützen, während AC-Leistungsschalter nach dem Wechselrichter zum netzseitigen Schutz installiert werden. Durch die richtige Platzierung und eindeutige Beschriftung können Installationsfehler vermieden und die Wartungssicherheit erhöht werden.
DC-MCCBs schützen PV-Arrays, Combiner-Boxen und Batteriespeichersysteme vor Kurzschlüssen und ermöglichen eine sichere Wartungsisolierung. Sie müssen in geeigneten Gehäusen mit ordnungsgemäßem Wärmemanagement installiert werden. Während der Installation sollten Techniker die Polarität, das Verbindungsdrehmoment, den Abstand und die korrekte Reihenverdrahtung überprüfen, um einen zuverlässigen Betrieb sicherzustellen.
AC-MCCBs werden zwischen dem Wechselrichterausgang und der Hauptschalttafel oder dem Transformator installiert. Sie schützen die AC-Verteilungsseite und koordinieren mit Netzschutzsystemen. Richtige Auslöseeinstellungen und selektive Koordinierung helfen, Fehler zu isolieren, ohne die gesamte Solaranlage abzuschalten.
Die Auswahl und Installation von DC-Leistungsschaltern erfordert eine sorgfältige Beachtung von Standards, Umgebung und Anwendungsbedingungen. Selbst eine korrekte Elektrokonstruktion kann scheitern, wenn die ausgewählten Komponenten den realen Bedingungen nicht standhalten. Eine ordnungsgemäße Zertifizierung, Installationsplanung und Umweltbewertung sind für die langfristige Zuverlässigkeit von Solarsystemen von entscheidender Bedeutung.
Solar-Gleichstromschalter müssen bestimmte Photovoltaik-Standards erfüllen. UL 489B in Nordamerika und IEC 60947-2 für internationale Märkte stellen sicher, dass Leistungsschalter Hochspannungs-Gleichstromfehler, Temperaturänderungen und Überlastbedingungen bewältigen können. Überprüfen Sie vor der Installation immer die erforderlichen Zertifizierungen.
Ein häufiger Fehler ist die Verwendung von AC-Leistungsschaltern in DC-Solarsystemen. Wechselstromschutzschalter sind auf den Nulldurchgang der Spannung angewiesen, um Lichtbögen zu stoppen, während Gleichstromsysteme spezielle Lichtbogenlöschkonstruktionen erfordern. Der Einsatz ungeeigneter AC-Leistungsschalter in Hochspannungs-PV-Systemen kann zu schwerwiegenden Sicherheitsmängeln führen.
Umgebungsbedingungen beeinflussen die Leistung des Leistungsschalters. Hohe Temperaturen im Inneren von Solargehäusen können zu Fehlauslösungen führen, während hochgelegene Standorte die Lichtbogenlöschfähigkeit verringern. Ingenieure sollten geeignete Derating-Faktoren anwenden, die auf der Temperatur und der Installationshöhe basieren.
Hochspannungs-Gleichstromschalter erfordern aufgrund längerer Produktionszeiten und spezieller Fertigungsprozesse eine frühzeitige Planung. Durch die Festlegung der Spezifikationen im Voraus können Projektverzögerungen vermieden und unsichere Komponentenersetzungen während der Installation verhindert werden.
DC-Leistungsschalter müssen regelmäßig überprüft werden, da kontinuierliche DC-Lichtbögen interne Kontakte nach und nach beschädigen können. Die Wartung sollte Sichtprüfungen, Wärmebildkontrollen, Kontaktwiderstandstests und mechanische Betriebstests umfassen, um Probleme zu erkennen, bevor es zu Ausfällen kommt.
Überprüfen Sie Ihre aktuellen Einzelliniendiagramme, um sicherzustellen, dass alle dem Wechselrichter vorgeschalteten Komponenten über eine dedizierte DC-Nennleistung und eine PV-spezifische Zertifizierung verfügen.
Berechnen Sie die maximale Leerlaufspannung (Voc) für Ihren spezifischen Standort anhand historischer Kaltwetterdaten, um die korrekte Nennspannung für Ihre Leistungsschalter anzugeben.
Implementieren Sie bei der jährlichen Wartung einen obligatorischen Mikro-Ohmmeter-Testplan, um eine Verschlechterung der Kontakte frühzeitig zu erkennen und verschweißte Kontakte zu verhindern.
Aktualisieren Sie die Beschaffungsspezifikationen, um die UL 489B- oder IEC 60947-2-Zertifizierung für alle neuen Solaranlagen vorzuschreiben, und lehnen Sie alle Standard-AC-Leistungsschalter ab, die für den DC-Einsatz herabgesetzt sind.
A: Nein. AC-Leistungsschalter beruhen auf natürlichen Nulldurchgängen der Spannung, um Lichtbögen zu löschen. Gleichstrom fließt kontinuierlich ohne Nulldurchgänge. Ein in einem Gleichstromkreis installierter Wechselstromschutzschalter kann den Lichtbogen während eines Fehlers nicht löschen, was zu anhaltendem Brennen, geschmolzenen Kontakten und katastrophalen Gerätebränden führt.
A: Die Installation eines gerichteten DC-Schutzschalters umgekehrt kehrt die Beziehung zwischen dem Lichtbogenstrom und den internen magnetischen Ausbrüchen um. Anstatt den Lichtbogen in den Lichtbogenkanal zu drücken, um ihn zu löschen, kann die Magnetkraft den Lichtbogen vom Lichtbogenkanal wegdrücken, was zu einem zerstörerischen Ausfall des Leistungsschalters führt.
A: Gleichstrom-Leistungsschalter erfordern verlängerte Lichtbogenkammern, mehrere Entionenplatten und permanentmagnetische Ausblasbaugruppen, um kontinuierliche Gleichstromlichtbögen physisch zu strecken und zu kühlen. Häufig werden auch mehrere Pole in Reihe geschaltet. Diese zusätzlichen internen Komponenten erhöhen die physische Größe und das Gewicht des Leistungsschalters erheblich.
A: Durch die Reihenschaltung der Pole wird die starke thermische Belastung aufgeteilt und der gesamte Luftspaltabstand beim Öffnen der Kontakte vergrößert. Dieser kombinierte Spaltabstand ist zwingend erforderlich, um hohe Spannungen wie 1000 VDC oder 1500 VDC sicher zu unterbrechen, ohne dass der Lichtbogen über einen einzelnen offenen Kontakt springt.
A: UL 489 deckt Standard-Leistungsschalter für den allgemeinen Gebrauch ab. UL 489B wurde speziell für Photovoltaikanlagen entwickelt. Es erfordert strenge Tests auf extreme Temperaturschwankungen, Unterbrechungen des Hochspannungs-Gleichstromlichtbogens und längere Überlastungen, die in den rauen Umgebungen der Solarstromerzeugung einzigartig sind.
A: Berechnen Sie die maximale Leerlaufspannung (Voc) des Strings und berücksichtigen Sie dabei Spannungsspitzen, die durch die niedrigsten historischen lokalen Temperaturen verursacht werden. Die maximale DC-Nennspannung des Leistungsschalters muss diese Voc bei kaltem Wetter überschreiten. Stellen Sie sicher, dass das Ausschaltvermögen (Icu) den maximalen Kurzschlussstrom des Arrays übersteigt.
A: Im Allgemeinen nein. In einer Standard-Solar-PV-Anlage ohne Batterien fließt der Strom nur in eine Richtung: von den Solarmodulen zum Wechselrichter. Es genügen gerichtete DC-Leistungsschalter. Bei vorhandenen Batterien sind bidirektionale Leistungsschalter erforderlich, da sowohl beim Laden als auch beim Entladen Strom fließt.
