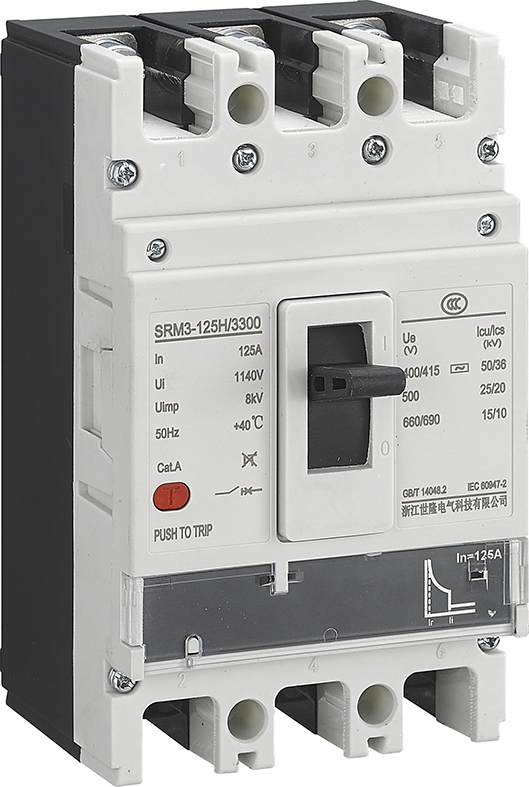

SRM3-125S /160S Thermomagnetisch Fixed Typ Form Case Circuit Breaker

Standard

IEC 60947-2/GBT 14048.2

Rahmen Grad bewertet kurent INM (a)

160

Stangen

3,4

Bewertet Frequenz (f)

50 Hz

Bewertet aktuell In (a)

Srm3-

125:In= 10, 16,20,25,32, 40,50,63,80, 100, 125a

Srm3-

160:In= 10, 16,20,25,32,

40,50,63,80,100, 125, 140, 160a

Bewertet operativ Spannung UE (v)

AC400V/415V/500V/660V/690 V

Bewertet IsolationsvoltAlters UI (v)

1140

Bewertet Impuls standhalten Spannung UIMP (KV)

8

Brechen Kapazität Code

S

H

R

Bewertet ultimativ kurz-

Schaltung Brechen Kapazität LCU (KA)

AC380 V/400 V/415 V

36

50

75

AC500V

25

25

25

AC660V/690V

15

15

20

Bewertet Betrieb kurz-     Schaltung Brechen Kapazität ICs (Ka)

AC380 V/400 V/415 V

25

36

50

AC500V

20

20

20

AC660V/690V

10

10

15

Selektiv Kategorie

A

Leben von Betrieb Zyklen

Mechanisch

20000

Elektrisch (415/440V)

8000

N-pole-Schutz (4p)

EIN Pole NEIN Schutz Und stets verbunden ohne Sein geöffnet oder geschlossen Togethähm mit Die andere drei Stangen

B: N Pole NEIN Schutz Und öffnet Und schließt zusammen mit Die andere Drei Stangen

C: N Pole Ist geschützt Und öffnet Und schließt zusammen mit Die andere drei Stangen

D: N Pole ist geschützt Und stets verbunden ohne Being geöffnet oder geschlossen zusammen mit Die andere drei Stangen

Betrieb Modus

Handbuch Betrieb, elektrisch Betrieb, mechanisch Betrieb mit ein extern handhaben

Installation

Front Verbindung, hinten Verbindung, Plug-In Verbindung

Zubehör

Hilfs Kontakte, Alarm Kontakte, Shunt Reise Einheit, Unterspannung Reise, Handbuch Betrieb Mechanismus, elektrisch

Betriebsmechanismus

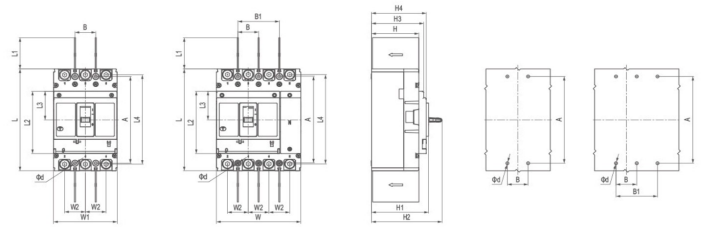

W

W1

W2

L

L1

L2

L3

L4

H

H1

H2

H3

H4

A

B

B1

φd

Srm3-125/160

122

92

30

155

47.5

95

43.5

136

68.5

83.5

102

75.5

79

132

30

60

4.5
