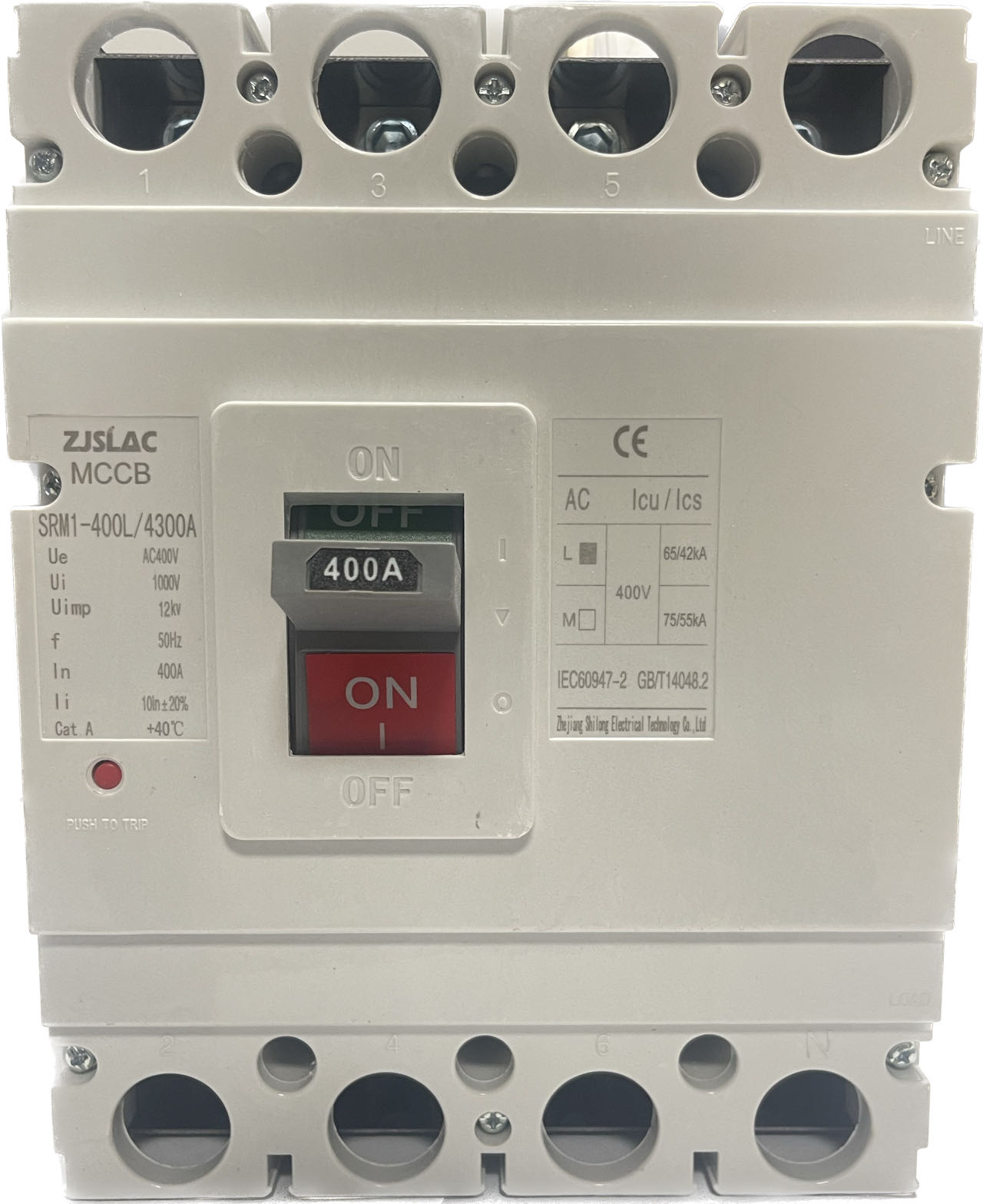

SRM1-400m/4300 400A
ZJSLAC
SRM1-400m/4300 400a
Hauptsächlich technisch Parameter
Modell | SRM1-63 | SRM1-100 | SRM1-250 | ||||||
Hülse Und rahmen Klasse (INM) | 63 | 100 | 250 | ||||||
Bewertet Strom (le) a | 10,16,20,25,32, 40,50,63 | 16,20,25,32,40, 50,63,80,100 | 100.125.160.180, 200.225.250 | ||||||
Bewertet Arbeiten Stromspannung Ue (v) | 400 | 400 | 400 | ||||||
Bewertet Isolierung Stromspannung (UI)V | 800 | 800 | 800 | ||||||
Bewertet Auswirkung Toleranzspannung (UIMP) v | 6000 | 8000 | 8000 | ||||||
Nennkreislauf -Bruchkapazitätsniveau | L | M | H | L | M | H | |||
Nummer von Stangen(P) | 3 | 4 | 3 | 3,4 | 3 | 3,4 | |||
Nennkreislaufbruch Kapazität LCU (KA) | AC400V | 25 | 35 | 50 | 80 | 35 | 50 | 80 | |
Bewertetem Kurzschluss ICS (Breaking -Kapazität) (KA) | AC400V | 12.5 | 22 | 35 | 50 | 22 | 35 | 50 | |
Bogen Distanz(mm) | ≤ 50 | ≤ 50 | ≤ 50 | ||||||
Betriebs Leistung (mal) |
Leistung An | 1500 | 1500 | 1000 | |||||
NEIN Leistung | 8500 | 8500 | 7000 | ||||||
Gesamt Abmessungen | L | 135 | 135 | 150 | 150 | 150 | 165 | 165 | 165 |
W | 78 | 103 | 92 | 92 | 122 | 107 | 107 | 142 | |
H | 72 | 81.5 | 69 | 86 | 86 | 86 | 103 | 103 |
Modell | SRM1-400 | SRM1-630 | SRM1-800 | ||||||||||
Hülse Und rahmen Klasse (INM) | 400 | 630 | 800 | ||||||||||
Bewertet Strom (le) a | 10,16,20,25,32, 40,50,63 | 16,20,25,32,40, 50,63,80,100 | 100.125.160.180, 200.225.250 | ||||||||||
Bewertet Arbeiten Stromspannung Ue (v) | 400 | 400 | 400 | ||||||||||
Bewertet Isolierung Stromspannung (Ui) v | 800 | 800 | 800 | ||||||||||
Bewertet Auswirkung Toleranz Stromspannung (UIMP) v | 8000 | 8000 | 8000 | ||||||||||
Nennkreislauf -Bruchkapazitätsniveau | L | M | H | L | M | H | L | M | H | ||||
Nummer von Stangen(P) | 3,4 | 3,4 | 3,4 | ||||||||||
Nennkreislaufbruch Kapazität LCU (KA) | AC400V | 50 | 65 | 100 | 50 | 65 | 100 | 65 | 85 | 100 | |||
Bewertetem Kurzschluss LCS (KA) BREAKING CAPAPITY | AC400V | 35 | 42 | 65 | 35 | 42 | 65 | 42 | 65 | 85 | |||
Bogen Distanz(mm) | ≤ 100 | ≤ 100 | ≤ 100 | ||||||||||
Betriebsleistung (IMES) |
Leistung An | 1000 | 1000 | 1000 | |||||||||
NEIN Leistung | 4000 | 4000 | 4000 | ||||||||||
Gesamt Abmessungen | L | 257 | 270 | 280 | |||||||||
W | 150 (3p) | 198 (4p) | 182 (3p) | 240 (4p) | 210 (3p) | 280 (4p) | |||||||
H | 106.5 | 110 | 115.5 |
Verwenden Und Wartung
Vor Installation Die Schaltkreis Breaker, überprüfen ob Die technisch pArameter gelistet An Die Schaltkreis Breaker Typenschild treffen Die Op- Eration Anforderungen.
Verschieden Eigenschaften von Schaltkreis Breaker (einschließlich verschieden Zubehör) Sind angepasst von Die Hersteller. Benutzer sollen nicht Anzeige- Nur ihnen bei Wille In verwenden (außer für einstellbar Teile).
Vor Die Schaltkreis Breaker Ist delenisiert, Die Vorderseite Kabel von Die Schaltkreis Breaker Planke Sind beigefügt mit Verbinden Teller, Positionierung Teile, Schrauben, Unterlegscheiben Und andere Zubehör. Der Benutzer sollen Install Die Verbinden Platte Vor Verdrahtung, allgemein Die Bus Und Kabel direkt Eingerichtet An Die Verbinden Platte, jede Spezifikation Schaltkreis Breaker Installation sollen Sei gelegen korrekt, Dort sollen Sei NEIN zusätzlich mechanisch betonen.
Wickeln Die Einlass Ende von Die Schaltkreis Breaker mit Isolierung sich paarenrial von 50 mm (inm ≤ 100a) oder 100 mm (inm ≥250a) und Installieren a Phase Abstand Bogen Platte.
See Tisch 16 Und Tisch 17 für Die riMmommendiert Querschnitt Bereich von Verbinden Drähte Und Die dazugehörigen bewertet kurent
Der handhaben des Schaltkreis Breaker dürfen Sei In drei Positionen: geschlossen, offen, Und frei Reise. Wenn Die handhaben Ist In Die frei Reise posi- tion, wenn du wollen Zu close Es, Du sollen Hand Die handhaben Zu Die Trennen Richtung Platte Zu machen Die Schaltkreis Breaker Schnalle nochmal, Dann Du dürfen close Es. (Notiz: Wenn Die Schaltkreis Breaker Ist Eingerichtet verically,Wenn Die Mechanismus Ist In Die frei Reise Zustand, Die Welle Linie von Die handhaben sollen Sei um 5 ° Zu 15 ° über Die horizontal
Beliebig des Kontakt Griffe von Die zirkuit Breaker Das Sind nicht gebrochen Wille nicht Sei übertragen Zu Die frei Reise Position.
Nach Die Schaltkreis Breaker Ist neu Eingerichtet Und betrieben für a periOd von Zeit (normalerweise eins Monat), Drücken Sie Die (rot) "Reise " Taste In Die Schließen Zustand Zu überprüfen Die Reise fuNutzung.
(Notiz: Das Taste dürfen Sei gebraucht für Emergy Reise Reise In Fall von abnormal Betrieb von handhaben.)
Unser Unternehmen In Linie mit tEr Qualität von Die Erste Zweck, Die Implementierung von drei Garantien, In Die Reparatur Zeitraum (seit Die Rechnung ausgegeben innerhalb 18 Monate) Ist Die Produkt Qualität Probleme Und Schaden oder dürfen nicht Sei gebraucht normalerweise, fRee Reparatur oder Ersatz, Ist Die Benutzer''s beschädigt DiskretiOnary bevorzugt Gebühren.
Unser Unternehmen mit Die am meisten raffiniert Technologie, Die am besten Service für Die maJORITY von Benutzer Zu Tun a Gut Arbeit In nach dem Verkauf Service.
