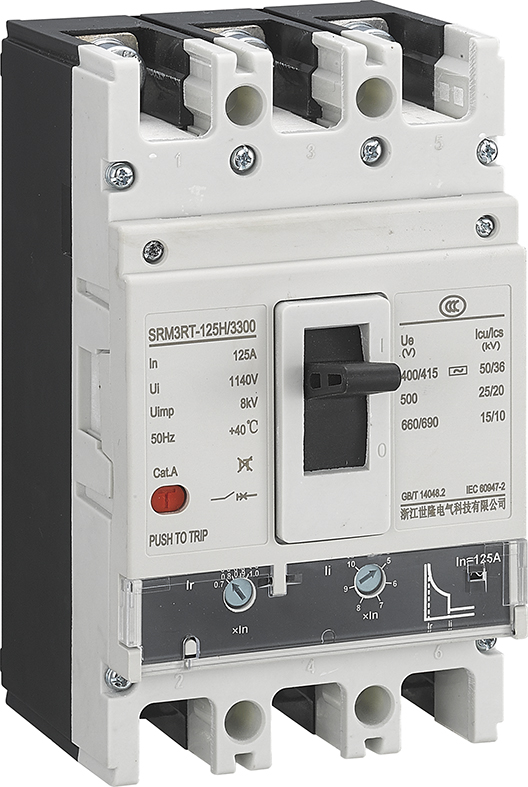

SRM3RT-160s
ZJSLAC
Einführung des einstellbaren TM -Fallschalters, einer zuverlässigen und effizienten Lösung für Ihren elektrischen Schutzanforderungen. Dieser hochwertige Leistungsschalter bietet einen einstellbaren Schutz für verschiedene Anwendungen und gewährleistet die Sicherheit und Zuverlässigkeit Ihrer elektrischen Systeme. Mit seiner langlebigen Konstruktion und seinen fortschrittlichen Merkmalen ist der verstellbare TM-Schaltkreisschalter die ideale Wahl für Fachkräfte, die erstklassige Leistung und Seelenfrieden suchen. Vertrauen Sie in dieses Produkt, um Ihre elektrischen Geräte zu schützen und optimale Funktionen aufrechtzuerhalten.
Modusl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Rahmen Grad Nennstrom inm (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curent in (a) bewertet | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100.125,140,160, 180.200.225.250A | SRM3RT-400 in = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht angetrieben | 9000 | 7000 | 7000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Thermomagnetischer Typ (einstellbar, 0,7-1,0 Zoll einstellbar) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsspitze, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus | ||||||||||||
Einführung des einstellbaren TM -Fallschalters, einer zuverlässigen und effizienten Lösung für Ihren elektrischen Schutzanforderungen. Dieser hochwertige Leistungsschalter bietet einen einstellbaren Schutz für verschiedene Anwendungen und gewährleistet die Sicherheit und Zuverlässigkeit Ihrer elektrischen Systeme. Mit seiner langlebigen Konstruktion und seinen fortschrittlichen Merkmalen ist der verstellbare TM-Schaltkreisschalter die ideale Wahl für Fachkräfte, die erstklassige Leistung und Seelenfrieden suchen. Vertrauen Sie in dieses Produkt, um Ihre elektrischen Geräte zu schützen und optimale Funktionen aufrechtzuerhalten.
Modusl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Rahmen Grad Nennstrom inm (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curent in (a) bewertet | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100.125,140,160, 180.200.225.250A | SRM3RT-400 in = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht angetrieben | 9000 | 7000 | 7000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Thermomagnetischer Typ (einstellbar, 0,7-1,0 Zoll einstellbar) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsspitze, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus | ||||||||||||
