Modell | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Rahmen Grade bewertet Curent INM (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Bewertungsstrom in (a) | SRM3-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: In = 100.125.140.160 180.200.225.250a | SRM3-400: In = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
SRM3-160: in = 10,16,20,25,32, in = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3-320: In = 280.300.315.320a | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V/415V/500V/660V/690 V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Überzogener Auslöser Geräte -Typ | Thermomagnetischer Typ (fester Typ) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsreise, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
Umriss und Installationsabmessungen (MM)
Modell | OULIDE Dimensionen | Installationsabmessungen | |||||||||||||||
W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Miniaturisierter Design: Das Produkt ist miniaturisiert, wodurch die personalisierten Anforderungen der Kunden für die Installationsabmessungen des Produkts erfüllt werden können.
Einheitliche Abmessungen: Unter der gleichen Schalenrahmenqualität sind die Installationsabmessungen von Produkten mit unterschiedlichen Bruchfunktionen (S, H, R) und unterschiedlichen Funktionen (thermomagnetischer fester Typ, thermomagnetisch einstellbarer Typ, elektronischer Typ) genau gleich.

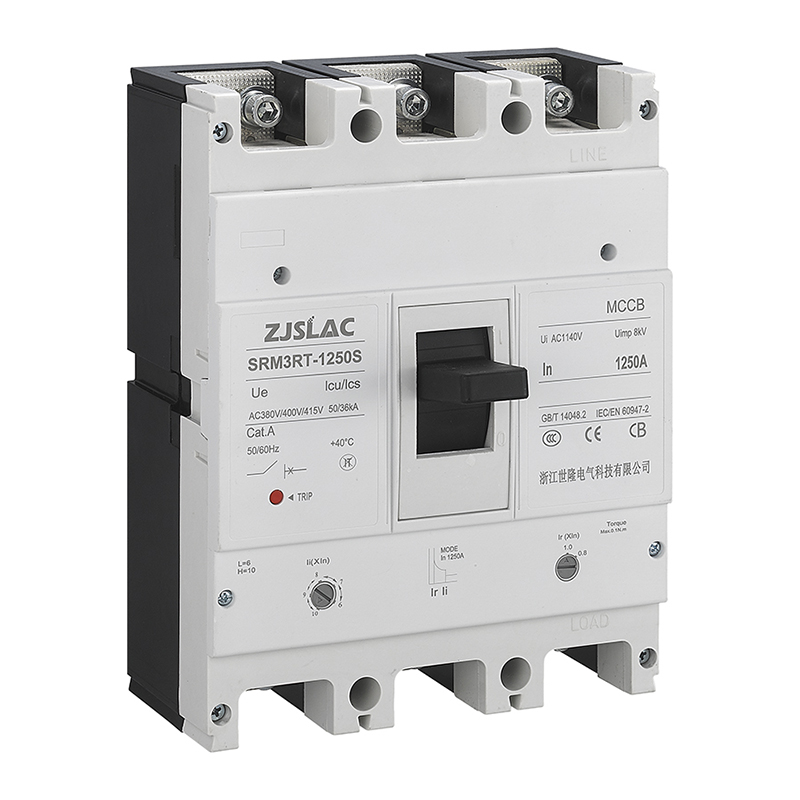

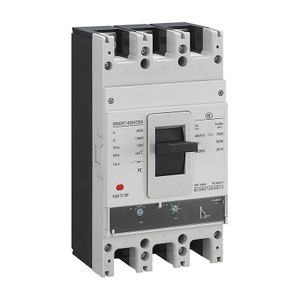

Modusl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Rahmen Grad Nennstrom inm (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curent in (a) bewertet | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100.125,140,160, 180.200.225.250A | SRM3RT-400 in = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht angetrieben | 9000 | 7000 | 7000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Thermomagnetischer Typ (einstellbar, 0,7-1,0 Zoll einstellbar) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsspitze, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
Modell | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Rahmen Grade bewertet Curent INM (a) | 160 | 320 | 630 | 1600 | |||||||||
Stangen | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Bewertungsstrom in (a) | SRM3E-125 32A: IR = 16,20,25,32A einstellbar 63A: IR = 32,36,40,45,50,55,60,, 63a einstellbar 125A: IR = 40,50,63,70,75,80,85, 90,100.125A einstellbar | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A einstellbar | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400A einstellbar | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630 A einstellbar | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720,740.760,780.800A einstellbar | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A einstellbar | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160A einstellbar | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A einstellbar | SRM3E-630: I = 250.280,315.350.375 400.450.500.560.630 A einstellbar | SRM3E-1600: IR = 1250.1600A einstellbar | ||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V/415V/500V/660V/690 V | ||||||||||||
Nennisolationsspannung UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Bewertetes Kurzzeit-Stand der aktuellen ICW (KA) | 20ka, 1 | ||||||||||||
Selektive Kategorie | B | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 3000 | 3000 | 2000 | 1500 | ||||||||
Nicht angetrieben | 7000 | 7000 | 4000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Elektronischer Typ | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsreise, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
Modell | SRM3-125/160 | SRM3-250/320 | SRM3-400/630 | SRM3-630/800/1250/1600 | |||||||||
Rahmen Grade bewertet Curent INM (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Bewertungsstrom in (a) | SRM3-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3-250R: In = 100.125.140.160 180.200.225.250a | SRM3-400: In = 225.250.315.350, 400A | SRM3-630: IN = 400.500.630A | |||||||||
SRM3-800: IN = 700.800A | |||||||||||||
SRM3-160: in = 10,16,20,25,32, in = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3-320: In = 280.300.315.320a | SRM3-630: IN = 400.500.630A | SRM3-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V/415V/500V/660V/690 V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400V/415V | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht Poweredon | 9000 | 7000 | 7000 | 4000 | |||||||||
Überzogener Auslöser Geräte -Typ | Thermomagnetischer Typ (fester Typ) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsreise, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
Umriss und Installationsabmessungen (MM)
Modell | OULIDE Dimensionen | Installationsabmessungen | |||||||||||||||
W | W1 | W2 | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | H4 | A | B | B1 | φd | |
SRM3-125/160 | 122 | 92 | 30 | 155 | 47.5 | 95 | 43.5 | 136 | 68.5 | 83.5 | 102 | 75.5 | 79 | 132 | 30 | 60 | 4.5 |
SRM3-250/320 | 142 | 107 | 35 | 165 | 65.6 | 102 | 51 | 142 | 85 | 96 | 120 | 92 | 95.5 | 126 | 35 | 70 | 4.5 |
SRM3-400/630 | 186 | 142 | 44 | 257 | 100 | 158 | 75 | 225 | 98 | 115 | 151 | 105 | 110 | 194 | 44 | 88 | 6.5 |
SRM3-630/800/1250/1600 | 280 | 210 | 70 | 275.5 | 110 | 104 | 52 | 243.5 | 97.5 | 114 | 158 | 105 | 112 | 243 | 70 | 140 | 4.5 |
Miniaturisierter Design: Das Produkt ist miniaturisiert, wodurch die personalisierten Anforderungen der Kunden für die Installationsabmessungen des Produkts erfüllt werden können.
Einheitliche Abmessungen: Unter der gleichen Schalenrahmenqualität sind die Installationsabmessungen von Produkten mit unterschiedlichen Bruchfunktionen (S, H, R) und unterschiedlichen Funktionen (thermomagnetischer fester Typ, thermomagnetisch einstellbarer Typ, elektronischer Typ) genau gleich.
Modusl | SRM3RT-125/160 | SRM3RT-2501320 | SRM3RT-400/630 | SRM3RT-630/800/12501600 | |||||||||
Rahmen Grad Nennstrom inm (a) | 160 | 250 | 400 | 1600 | |||||||||
Stangen | 3.4 | 3,4 | 3,4 | 3.4 | |||||||||
Curent in (a) bewertet | SRM3RT-125: In = 10,16,20,25,32, 40,50,63,80,100,125A | SRM3RT-250: IN = 100.125,140,160, 180.200.225.250A | SRM3RT-400 in = 225.250.315.350, 400A | SRM3RT-630: IN = 400.500.630A | |||||||||
SRM3RT-800: IN = 700.800A | |||||||||||||
SRM3RT-160: IN = 10,16,20,25,32, 40,50,63,80,100,125,140,160A | SRM3RT-320: IN = 280.300.315.320A | SRM3RT-630: IN = 400.500.630A | SRM3RT-1250: IN = 800.900.1000.1250 | ||||||||||
SRM3RT-1600A: IN = 1250.1600A | |||||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V1415V/500V/660V/690V | ||||||||||||
Nennisolationsspannung UI (V) | 1140 | ||||||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V₁415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Selektive Kategorie | A | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 6000 | 3000 | 3000 | 1500 | ||||||||
Nicht angetrieben | 9000 | 7000 | 7000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Thermomagnetischer Typ (einstellbar, 0,7-1,0 Zoll einstellbar) | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsspitze, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
Modell | SRM3E-125/160 | SRM3E-2501320 | SRM3E-400/630 | SRM3E-630/800/1250/1600 | |||||||||
Rahmen Grade bewertet Curent INM (a) | 160 | 320 | 630 | 1600 | |||||||||
Stangen | 3.4 | 3.4 | 3.4 | 3.4 | |||||||||
Bewertungsstrom in (a) | SRM3E-125 32A: IR = 16,20,25,32A einstellbar 63A: IR = 32,36,40,45,50,55,60,, 63a einstellbar 125A: IR = 40,50,63,70,75,80,85, 90,100.125A einstellbar | SRM3E-250: IR = 100.125.140.160, 180.200.225.250A einstellbar | SRM3E-400: IR = 160.200.225, 250.275.300.315.350.375.400A einstellbar | SRM3E-630: IR = 400.420.440.460.480, 500.530.560.600.630 A einstellbar | |||||||||
SRM3E-800: IR = 630.640.660.680.700, 720,740.760,780.800A einstellbar | |||||||||||||
SRM3E-1250: IR = 800.900.1000.1250A einstellbar | |||||||||||||
SRM3E-160: IR = 63,70,75,80,85. 90.100.125.140.160A einstellbar | SRM3E-320: IR = 180.200.225.250. 280.300.315.320A einstellbar | SRM3E-630: I = 250.280,315.350.375 400.450.500.560.630 A einstellbar | SRM3E-1600: IR = 1250.1600A einstellbar | ||||||||||
Bewertungsbetriebsspannung UE (V) | AC400V/415V/500V/660V/690 V | ||||||||||||
Nennisolationsspannung UI (V) | 800 | 800 | 1140 | 1140 | |||||||||
Bewertungsimpuls -Spannungsspannung UIMP (KV) | 8 | 8 | 12 | 12 | |||||||||
Kapazitätscode brechen | S | H | R | S | H | R | S | H | R | S | H | R | |
Bewertungsbediener Kurzkreislauf-Kapazität ICS (KA) | AC400v1415v | 25 | 36 | 50 | 25 | 36 | 50 | 36 | 50 | 75 | 36 | 50 | 75 |
AC500V | 20 | 20 | 20 | 20 | 20 | 20 | 25 | 36 | 50 | 25 | 36 | 50 | |
AC660V/690V | 10 | 10 | 15 | 10 | 10 | 15 | 10 | 15 | 20 | 10 | 15 | 20 | |
Bewertetes Ultimate Short-Circuit Breaking-Kapazität LCU (KA) | AC400V/415V | 36 | 50 | 75 | 36 | 50 | 75 | 50 | 75 | 100 | 50 | 75 | 100 |
AC500V | 25 | 25 | 25 | 25 | 25 | 25 | 36 | 50 | 75 | 36 | 50 | 75 | |
AC660V/690V | 15 | 15 | 20 | 15 | 15 | 20 | 15 | 20 | 25 | 15 | 20 | 25 | |
Bewertetes Kurzzeit-Stand der aktuellen ICW (KA) | 20ka, 1 | ||||||||||||
Selektive Kategorie | B | ||||||||||||
Anzahl der Betriebszyklen | Macht auf | 3000 | 3000 | 2000 | 1500 | ||||||||
Nicht angetrieben | 7000 | 7000 | 4000 | 4000 | |||||||||
Überstromauslöser -Gerätetyp | Elektronischer Typ | ||||||||||||
Zubehör | Hilfskontakte, Alarmkontakte, Shunt -Reiseeinheit, Unterspannungsreise, manueller Betriebsmechanismus, elektrischer Betriebsmechanismus |
